Unter BAP versteht man den „BIM Abwicklungsplanung“
(englisch: BEP – BIM Execution Planning).
Es werden im BAP für alle Beteiligten alle Vorgaben zu allen BIM Inhalten, Strukturen, Prozesse und Rollen zusammengefasst. Im Dokument „BIM Abwicklungspläne“ sind wesentliche Festlegungen für die Durchführung eines BIM Projektes. Zusätzlich werden die vielen möglichen Ausprägungen der BIM-Arbeitsweisen der Zielsetzung des AIA (Auftraggeber-Informations-Anforderungen) festgelegt, welcher die Grundlage für den BAP darstellt. In der Praxis wird der Bauherr durch eigenständig beauftragte BIM Manager den BIM Abwicklungsplanung vom Architekten oder Planer fordern. Dies ist auch eine Art der Überprüfung:
Wie BIM qualifiziert ist der Planer denn?
Folgende tägliche Aufgaben kommen auf den Planer zu:
(Weiss z.B der BIM Koordinator welche IFC Export Einstellungen er treffen muss?)
Der beauftragte Architekt oder Planer bietet einen eigenen BIM Koordinator und übernimmt diese Aufgabe als möglicherweise Teil seiner Leistung innerhalb des BIM Projektes. Damit hat der Planer auch die Möglichkeit die Einhaltung dieser Vorgaben vor Projektstart zu definieren und zu beeinflussen, und während der Projektlaufzeit in der Regel durch BIM Koordinator zu steuern. BIM Koordinator des Planers und BIM Manager des Bauherren arbeiten Hand in Hand!
Inhalte des BAP:
Die BAPs steuern und regeln auf Projektebene die digitale Zusammenarbeit, die folgende Fragen ergeben sich für den BIM Koordinator und die Beteiligten:
- Welche Werkzeuge setzt man voraus und ein? Entsprechen diese dem vom Digitalen Stufen Plan Bauen vorgegeben funktionalen Umfang?
- Welche Schnittstellen benötigt das Werkzeug BIM Autoren Tool? Sind diese IFC konform?:
- Welche Mitarbeiter machen was, also Bsp: Modeler oder Koordinator?
- Welche Kenntnisse benötigen die Personen für entsprechenden Rollen?
BIM Grundkurs und BIM Aufbaukurs für BIM Modeler
BIM Zertifizierung für BIM Koordinatoren - Welche Setup Templates (zu verwendene Assistenten)?

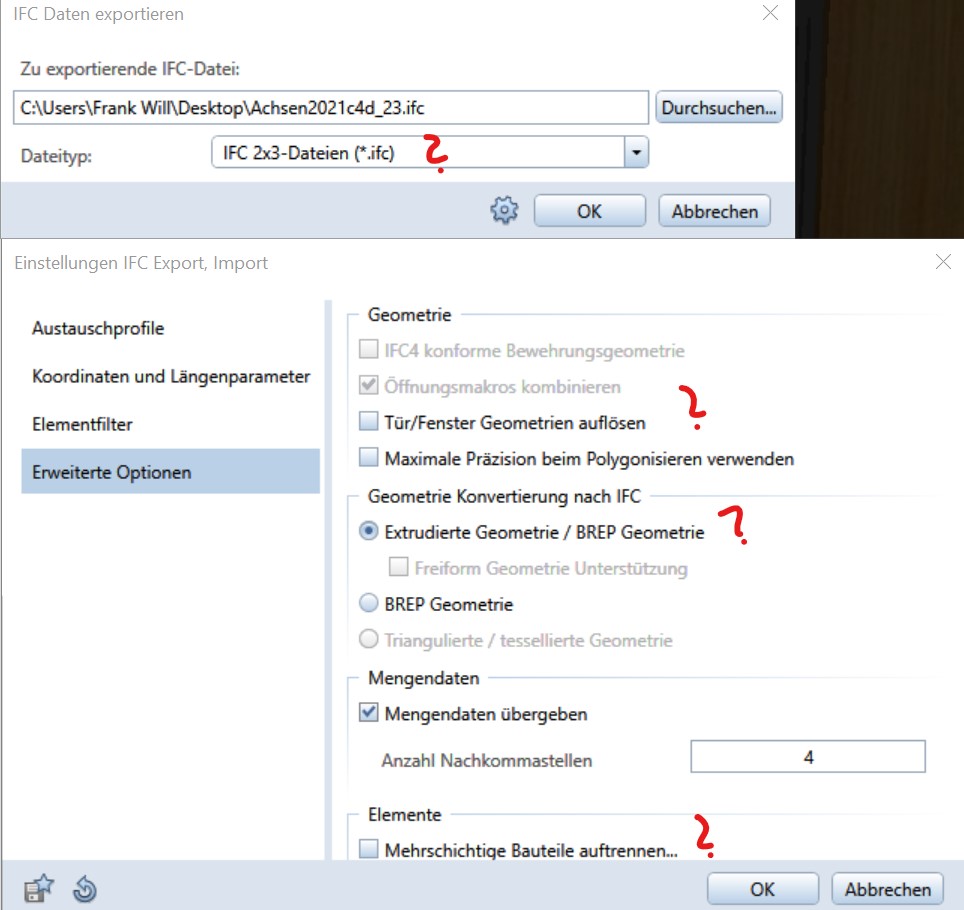

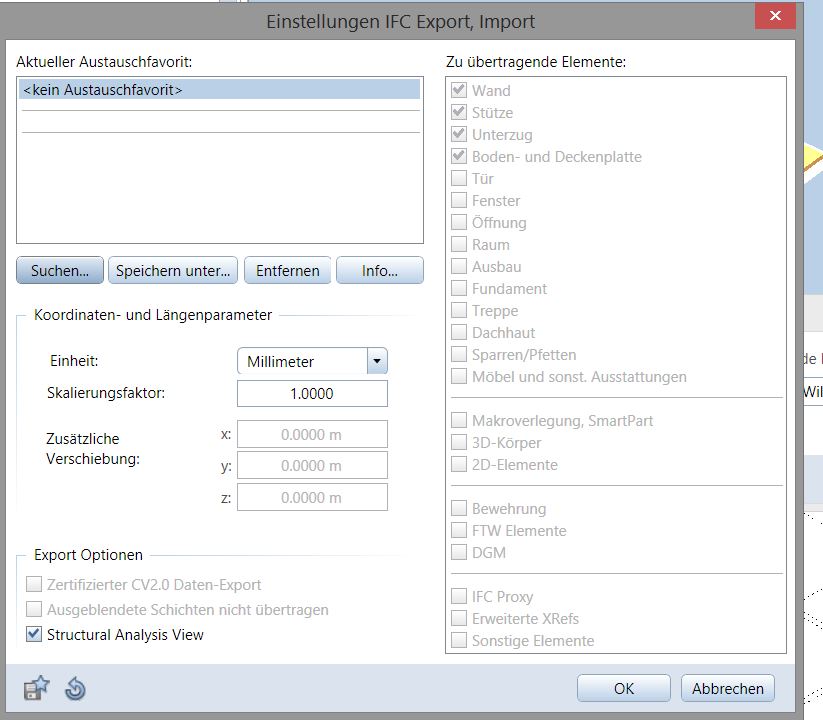

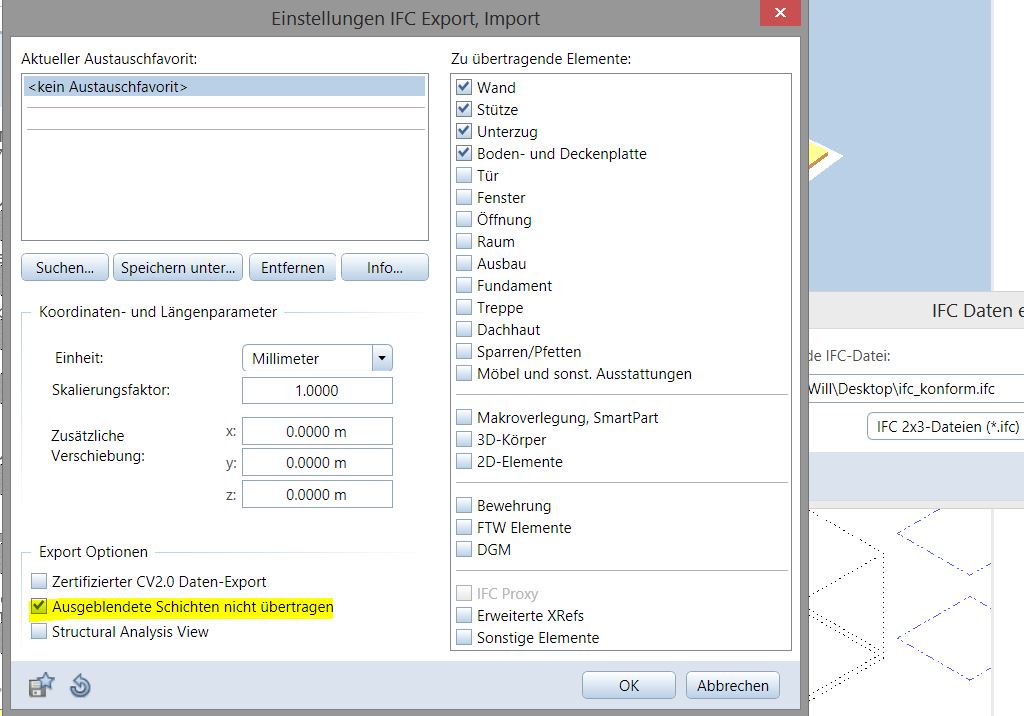

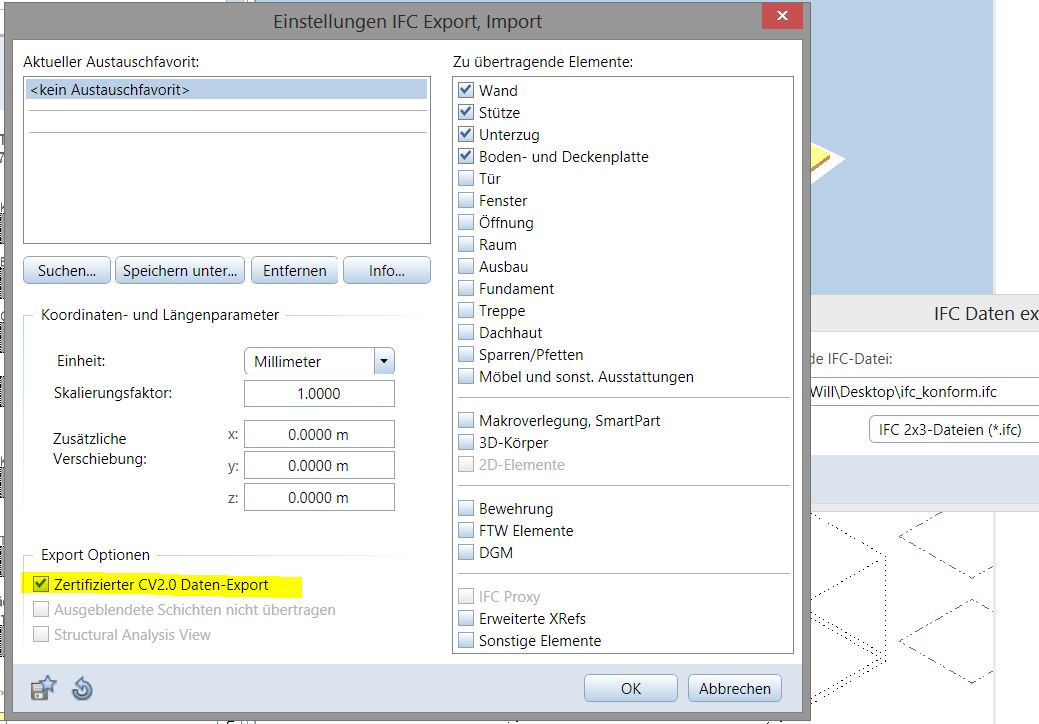

- Welche Schnittstellen des IFC Export muss ich vorbereiten?
- Wie müssen die Bauteile (LOG, LOI) vorbereitet werden, als in welcher Tiefe ?

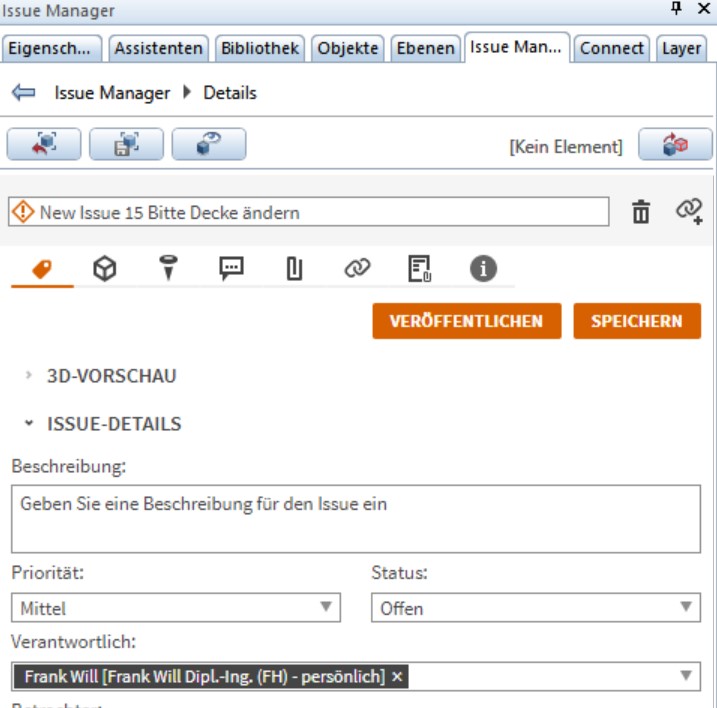

- Wie kommunizieren miteinander, also Koordination des Ablaufes mit BCF Datenaustausch ?
- und wie stellt man die Qualität und Dokumentation sicher für das Projekt?
BIM Abwicklungspläne enthalten i.d.R Vorgaben wie:
- Projektinformationen, Rollenverteilung mit Verantwortlichkeiten
- Zusammenarbeit Vorgaben
- Koordinations Vorgaben an BIM koordinator und Beteiligte Planer
- Format Vorgaben, also Z.B. IFC Version 2*3 oder 4
- Dauer für Modellerstellung Zyklen
- Termine für Modell Änderungs Zyklen
- zu verwenden BIM Software Technologie
- BIM Strategie und adressierte Anwendungsfälle
- Rollen und Verantwortlichkeiten
- Bauwerk Modellstruktur
- Nomenklatur-Vorgaben VDI EU,
- Modellierungs Richtlinien
- Detailierung je Objekt (sprich Bauteil)
- Phase LOD (LoG, LoI, LoC) entspechend Leistungsphase
Ziele des BAP:
BIM Abwicklungspläne definieren genau, wie die in den AIAs genannten Ziele in der Praxis und den vorgegebenen Rahmenanforderungen des Bauherren zu erreichen sind. Alle am Bau beteiligte Planungs und Projektpartner werden in den vorgegebenen digitalen Daten Standard (laut AIA Auftraggeber-Informations-Anforderungen) die erforderlichen Teilmodell Daten liefern und auch die im AIA vorgegebene Prozesse und Termine einhalten.
Im BAP wird auch die Ablage der zusammenfliessenden Daten geklärt. Meist auf BIM Servern die Revisionen der 3D Modelle bereitstellen und die Kommunikation per IFC und BCF ermöglichen. Diese Daten sind für den Bauherren auch in der späteren Nutzung der Gebäude wesentlich. Einer der Gründe warum ein Bauherr die Planung in BIM fordert.
Der BIM Kordinator hat ein Art digitale Zusatz-Aufgabe, die wie digitale Modell Projektsteuerung ausgelegt werden kann. Dies benötigt eine Zusatzausbildung für den Koordinator. Aber vorallem ist zu beachten das BIM ein sehr dynamisches Thema ist, welches aufgrund mangelnder Normierung und Standardisierung einen BAP BIM Abwicklungsplanung als wesentlichen Bestandteil der Zusammenarbeit zum Zeitpunkt darstellt!
Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.Viel Spass mit Allplan wünscht Euch
Dipl.-Ing. (FH) Frank Will
