Share Bilder Daten Performance

Folgende Situation beim Einsatz von Share:

Wurde ein Projekt konventionell lokal erzeugt und Bilddaten wie TIF, Lagepläne etc. importiert und dann anschließend in Share hochgeladen, kann das manchmal für Probleme sorgen. Es könnte die Performance beeinträchtigen mit Ruckeln des Projektes in der Cloud / Share Es könnte auch sein es lässt sich nicht Öffnen oder auch zum Absturz.

Dann sollte man folgendes prüfen:

Einfach mal den im STD liegenden Design Ordner mal nach großen Tiffs oder JPGs durchsuchen und die grossen Bilddaten – wenn unnötig – entfernen. Anschließend läuft alles deutlich besser.

Erzeuge ich ein Projekt in der Version2021 und lade es nach Share hoch ist alles ok. Mache ich ein Update auf die 2022 wandelt in der Theorie Allplan die Daten auf Version 2022. In der Praxis werden die Teilbilder und Pläne aber erst gewandelt wenn diese aktiviert werden. Die Verwaltungsdateien mit Links zu Schnitten bekommen davon aber nichts mit und sorgen für folgende Meldung:

Oder manchmal auch diese Meldung:

Dann entweder alle Teilbilder aktivieren oder das Projekt lokal von Version 2021 auf Version 2022 wandeln mit Allmenü DATWA und dann erst hochladen.

Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.Viel Spass mit Allplan wünscht Euch
Dipl.-Ing. (FH) Frank Will

Datenwandlung Projekte von alten Allplan Versionen

Allplan unterstützt qualitätsgesichert die Datenwandlung aus drei zurückliegenden Versionen!

Anbei die Anleitung als FAQ wie nach einem Upgrade alle Projekte auf einmal gewandelt werden können. Jedoch je nach alter muss dieser Schritt wiederholt werden in mehreren Allplan Versionen.

Stellen Sie sicher, dass eine Datensicherung aller Projekte existiert! Führen Sie folgende Schritte aus:

• Beenden Sie Allplan an allen Arbeitsplätzen.
Nur bei Einsatz des Workgroupmanagers:
Melden Sie sich als Allplan-Administrator (sysadm) an.
• Starten Sie das Allmenu, Nur bei Einsatz des Workgroupmanagers:
Stellen Sie sicher, dass alle Rechner auf denen Projekte liegen in Betrieb sind.
Dies können Sie überprüfen über:
Allmenu -> Workgroupmanager -> Information -> Projektliste anzeigen (in der zweiten Spalte stehtder Rechner auf dem das Projekt liegt).
• Stellen Sie die Teilbildgröße an dem Rechner, an dem die Datenkonvertierung durchgeführt wird auf den höchsten Wert: Allmenu ->Service ->Hotlinetools->docsize ->1024 bzw. 2048 ->OK
Hinweis:
Die Teilbildgröße kann nach der Datenkonvertierung wieder auf den ursprünglichen Wert reduziert werden.
• Start der Datenkonvertierung (nur an dem Rechner an dem Sie auch die Teilbildgröße verändert haben): Allmenu ->Service ->Hotline-Tools -> datwaprjs: Datenkonvertierung aller Projekte. Wenn Sie beide nachfolgenden Meldungen mit „Ja“ beantworten, wird die Datenkonvertierung für alleProjekte durchgeführt.

Hinweise:
Beachten Sie bitte, dass die Geschwindigkeit der Datenkonvertierung von verschiedenen Faktoren abhängt:

• Projektanzahl
• Projektgröße
• Geschwindigkeit des Rechners, über den die Datenkonvertierung durchgeführt wird
• Netzwerkgeschwindigkeit

Es ist möglich, die Datenkonvertierung von mehreren Arbeitsplätzen aus gleichzeitig zu starten.

Je nach Alter der Daten muss dieser Schritt öfters wiederholt werden!

Beispiel Daten von Version 2009:

Von Projekte der Version 2009 müssen in die Version 2012, dann in die Version 2015, dann in die Version 2018, dann in die Version 2022 nacheinander gewandelt werden.
Dazu müssen nacheinander auf einem PC diese Software Versionen installieren und zwar nur zur Datenwandlung.
Diese alten Software Versionen finden Sie hier: https://www.frankwill.com/downloads/download-allplan/downloadallplan0
Bitte downloaden, entzippen und dann installieren (ohne Lizenz reicht, da nur ALLmenü Datwa wichtig)

Convertierung Autoxxx Daten

Situation: Ich kann keine Daten einlesen von Autoxxx. Das kann mehrere Ursachen haben. Möglicherweise liegt es an den Allplan Version oder Autoxxx Version! Deshalb den Trueview downloaden und die Dateien öffnen und dann konvertieren in das minimale ältere Format, z.B in Version 2000:

trueview converter

Danach dann nochmals versuchen in Allplan einzulesen! Viel Erfolg

Dipl.-Ing. (FH) Frank Will

Datenwandlung alle Projekte in Allplan 2014

Allplan Datenwandlung : Wie können nach einem Upgrade auf Version 2014 alle Projekte auf einmal gewandelt werden?

Beende Allplan an allen Arbeitsplätzen ( und nur bei Einsatz des Workgroupmanagers: Melde Du dich als Allplan-Administrator (sysadm) an.)
Starte das Allmenu (und nur bei Einsatz des Workgroupmanagers: Stelle sicher, dass alle Rechner auf denen Projekte liegen in Betrieb sind. Dies kannst Du überprüfen über: Allmenu -> Workgroupmanager -> Netz-Information -> Projekt-Liste anzeigen (in der zweiten Spalte steht der Rechner auf dem das Projekt liegt).)
Stelle die Teilbildgröße an dem Rechner, an dem die Datenkonvertierung durchgeführt wird auf den höchsten Wert: Allmenu -> Service -> Hotlinetools -> docsize -> sehr gross -> OK.:
Hinweis: Die Teilbildgröße kann nach der Datenkonvertierung wieder auf den ursprünglichen Wert reduziert werden.
Nun kopiere die alten Projekte in den Ordner prj. Wenn Du nicht weist, wo die hin kopiert werden sollen, schau im Allmenü nach dem Datenpfad:

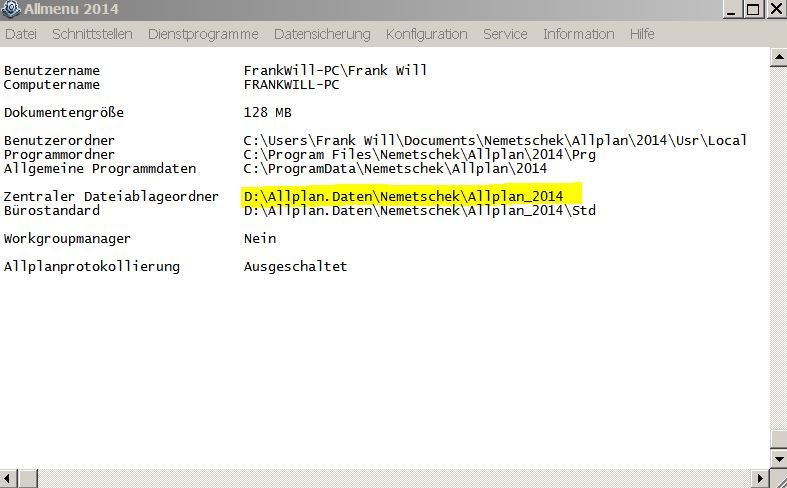

Allmenü Datenpfad Projekte

Wenn die rein kopiert sind, mache eine Reorganistation der Projektverwaltung übers Allmenü / Service / Hotlinetools:

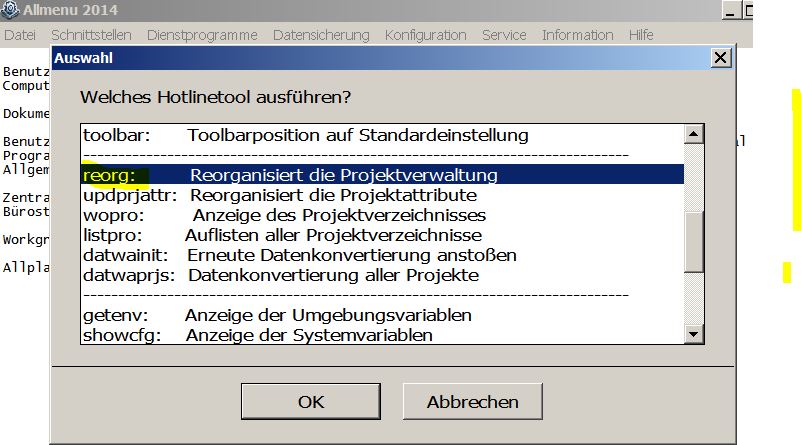

Datenwandlung Reorg Datenwandlung

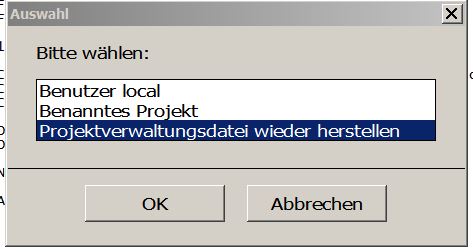

Verwaltungsdatei Projekte

Danch starte die Datenkonvertierung (nur an dem Rechner) mit : Allmenu -> Service -> Hotline-Tools -> datwaprjs: Datenkonvertierung aller Projekte . Wenn Du beide nachfolgenden Meldungen mit “JA” beantwortest, wird die Datenkonvertierung für alle Projekte durchgeführt:

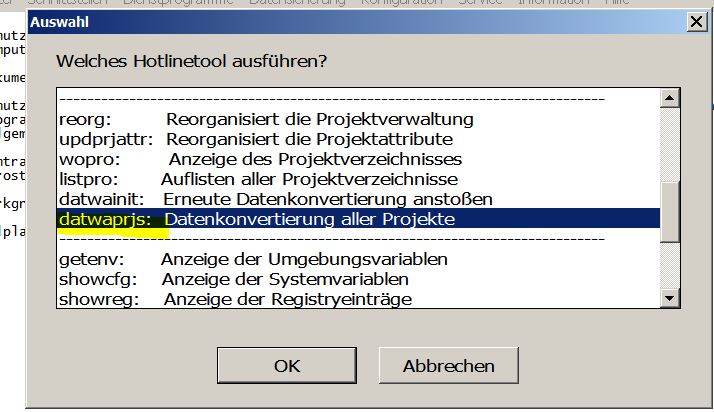

Datwa alle Projekte

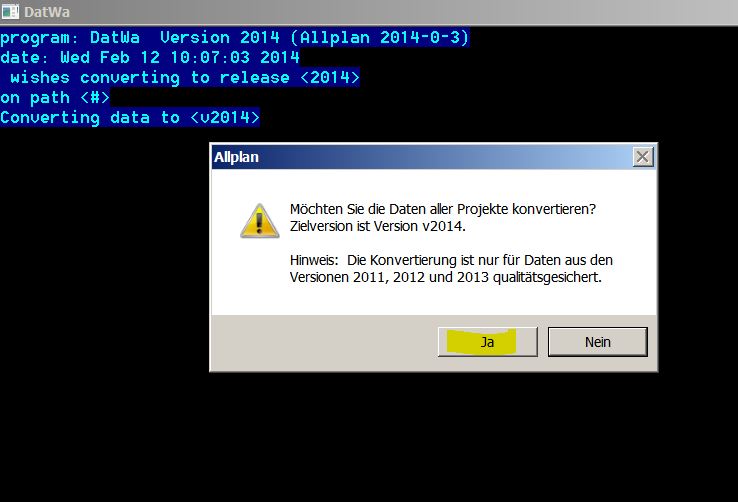

Datenwandlung starten

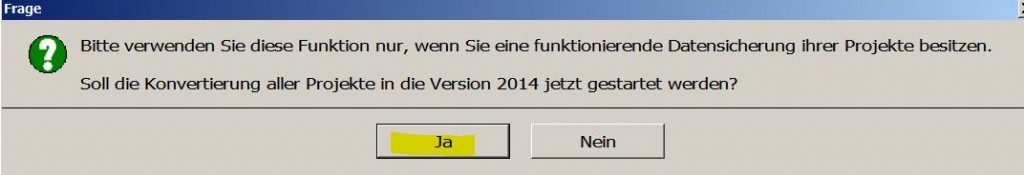

Datenwandlung von 2011 2012 2013

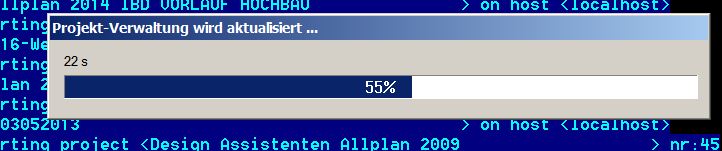

Projektverwaltung Herstellung

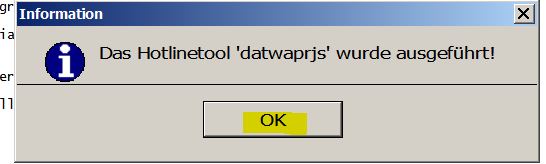

Datenwandlung fertig

Hinweise: Die Datenwandlung aller Projekte aufeinmal ist bei der Wandlung nach Version 2014 nur für Daten der 2011, 2012 und 2013 qualitätsgesichert und beachte bitte, dass die Geschwindigkeit der Datenkonvertierung von verschiedenen Faktoren abhängt:

Projektanzahl
Projektgröße
Geschwindigkeit des Rechners, über den die Datenkonvertierung durchgeführt wird
Netzwerkgeschwindigkeit

Es ist möglich, die Datenkonvertierung von mehreren Arbeitsplätzen aus gleichzeitig zu starten

Für ältere Versionen bitte unter Datenwandlung Projektgrösse hier klicken>>

Datenaustausch zwischen Büros mit Allplan

Allplan Datentausch zwischen Büros

Wie kann man Daten zwischen Büros mit Allplan-Versionen austauschen? (Version 2005, 2004, 2003)

Lösung

Die nachfolgen beschriebenen Austauschmöglichkeiten gelten nur bei gleichen Allplan-Versionen, bzw. von einer älteren an eine neuere Allplan-Version. Die Übergabe von einer neuen Version an eine ältere Version benötigt eine Datenwandlung und wird hier nicht beschrieben.

Die Lösung mit Datei /Daten exportieren / Teilbilder mit Ressourcen ist die Einfachste, da automatische die Teilbildnummern der Layer gemerkt werden und ein ZIP erstellt wird.

Teilbilder exportieren

Die werden automatisch gezippt und behalten ihren Namen und Teilbildnummer bei.
Beim Import gleicher Weg und am besten auf ein neu angelegtes Projekt einspielen, damit nichts überschrieben wird. Aber Allplan weist darauf hin beim Import!

Weitere Löungswege

Lösung 1: Wenn nur ein oder zwei Pläne übergeben werden sollen:

Öffne den Plan, der an das Austausch-Büro übergeben werden soll. Erzeugen – Planzusammenstellung , Plotten – NID-Plandatei exportieren
Im unteren Drittel des sich öffnenden Fensters kannst Du auf die Schaltfläche bei NID-Datei klicken. Hier kannst du den Speicherort und den Dateinamen verändern. Du kannst auch alle Ressourcen (Stricharten, Schraffuren usw.) mitspeichern. Dies ist sinnvoll, wenn du z.B. spezielle Schraffuren definiert hast oder wenn mit dem Empfänger der NID-Datei keine besonderen Vereinbarungen existieren. Allerdings wird die Datei dann erheblich größer.
Zum Einspielen geht der Austausch-Partner auf Erzeugen – Planzusammenstellung , Plotten – NID-Plandatei importieren und wählt die Datei zum Öffnen an. Es wird ein neues Projekt erzeugt, in dem der Plan, die Teilbilder und ggf. die Ressourcen liegen.

Lösung 2: Wenn ein ganzes Projekt übergeben werden soll:

Vor der Übergabe sollte das Projekt seinen eigenen Standard bekommen:

Datei – Projekt öffnen
Wähle das entsprechende Projekt an und gehe auf Einstellungen. Trag hier die Pfadeinstellungen komplett von Büro auf Projekt um (dadurch wird der Bürostandard in das Projekt kopiert).
Beende Allplan und öffne das Allmenu.
Wähle Konfiguration – Sicherungspfad – Sichern auf Festplatte gepackt
Gib den Ordner an, in dem die Projekt-Sicherung abgelegt werden soll.
Sicher nun das Projekt über: Datensicherung – Daten-Austausch – Benanntes Projekt (Projekt auswählen) – OK
In dem zuvor eingestelltem Ordner wird die Projektsicherung erstellt. Sie besteht aus einer Zip-Datei (Name der Datei: Datum des aktuellen Tages, sowie fortlaufende Nummer, z.B. 13060501.zip für die erste Sicherung am 13.06.05) und einer Info-Datei (*.inf).
Zum Einspielen erstellt der Austausch-Partner ein neues Projekt (die Pfadeinstellungen sollten hier auch auf Projekt stehen). Anschließend beendet er Allplan und startet das Allmenu. Konfiguration – Sicherungspfad > Sichern auf Festplatte gepackt
Hier gibt er den Pfad an, wo die Sicherung (zip-Datei) liegt.
Anschließend kann die Sicherung eingespielt werden: Datensicherung – Sicherung einspielen – Benanntes Projekt (wähle das Allplan-Projekt aus, in das die Sicherung eingespielt werden soll) – OK

Lösung 3: Wenn nur einzelne Teilbilder oder Pläne übergeben werden sollen:

Wähle Datei – ProjectPilot / Verwaltung…
Überprüfe zuerst den eingestellten Ordner für den Externen Pfad im ProjectPilot.
Klick mit der rechten Maustaste auf den Externen Pfad und wähle aus dem Kontextemnü Externer Pfad auswählen …. In der Ordnerauswahl siehst du den aktuellen Ordner grau markiert. Wenn es der richtige Ordner ist, bestätige mit OK. Ansonsten wähle einen anderen Ordner an und bestätigen dann mit OK.
Klicke danach auf das Projekt, in dem die Daten liegen und markiere den entsprechenden Unterordner (also z.B Teilbilder). Auf der rechten Seite des ProjectPilot siehst du die Teilbilder des Projekts.
Markiere die gewünschten Teilbilder, klick sie mit der rechten Maustaste an und wähle Kopieren nach… aus dem Kontextmenü. Im sich öffnenden Fenster wähle im Feld Projekt den Externen Pfad aus. Bestätige mit OK.
Die Daten liegen nun im entsprechenden Ordner und können mit Hilfe des Windows-Explorers weitergegeben werden.
Zum Einspielen geht der Austauschpartner auch auf Datei – ProjectPilot / Verwaltung… Hier wird zuerst der Externe Pfad auf den Ordner eingestellt, in dem die Daten liegen (den Externen Pfad mit der rechten Maustaste anwählen und im Kontextmenü auf Externen Pfad auswählen … klicken).
Markiere anschließend im Externen Pfad den entsprechenden Unterordner (z.B. Teilbilder) und kopiere die Teilbilder in das gewünschte Projekt .

Lösung 4: Wenn nur einzelne Teilbilder ab Allplan V2005 übergeben werden sollen:

Wähle Datei – NDW-Datei speichern unter... um einzelne Teilbilder abzuspeichern. Beachte bitte, dass hier nur das aktive Teilbild gespeichert wird (keine Teilbilder, die aktiv oder passiv im Hintergrund geöffnet sind).
Zum Einspielen geht der Austauschpartner auf Datei – NDW-Datei öffnen
Das Teilbild wird als freie ndw-Datei geöffnet, ist also nicht in ein Projekt eingebunden.
Wenn die Daten in ein Projekt übernehmen wollen, so markiere alle Elemente der ndw-Datei (mit dem Fadenkreuz umfahren).
Anschließend geh über Bearbeiten – Kopieren (Strg+C). Die Elemente liegen nun in der Zwischenablage.
Wechsel über Fenster – Grundriss in Ihr Projekt zurück und öffne dort ein leeres Teilbild.
Mit Bearbeiten – Einfügen an Originalposition (Stfg+Alt+V) kannst du die Elemente auf das Teilbild einfügen.
Du kannst nun über Fenster – …ndw wieder in die freie ndw-Datei zurück wechseln und diese schließen

Zum Einspielen in ein Projektsicherung kann auch der ProjectPilot verwendet werden.

Datei – ProjectPilot / Verwaltung…
Öffne das Projekt, in das die ndw-Datei eingespielt werden soll. Klick den Punkt Teilbilder mit der rechten Maustaste an und wähle aus dem Kontextmenü Import NDW-Datei .
Du kannst nun das Verzeichnis einstellen, in dem die Datei liegt und sie öffnen. Allplan zeigt dann die Teilbildliste des Projekts an.
Such hier ein freies Teilbild aus.

Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden. Viel Spass mit Allplan wünscht Euch
