Große Koordinaten, Import Daten, Darstellung

Allplan CAD Lösung

Probleme mit großen Koordinaten : Fragen:

  • Warum lassen sich Elemente nicht erzeugen?
  • Aus welchem Grund kann eine Zeichnung nicht verschoben werden?
  • Warum werden Elemente fehlerhaft erzeugt?
  • Wieso erhalte ich einen Absturz beim Import einer DXF-Datei vom Katasteramt?
  • Wieso wird die Kontur einer umfahrenen Fläche nicht korrekt erkannt?
  • Warum funktioniert die Schattenberechnung nicht, bzw. stürzt ab?
  • Warum werden Elemente in der Animation nicht korrekt dargestellt?
  • Warum fehlen zum Teil die Maßzahlen?
  • Wieso dreht sich der Bildschirmausschnitt plötzlich?
  • Wieso haben Elemente beim Verschieben/Kopieren kein Preview?
  • Warum erfolgen Flächenberechnungen nicht korrekt?

ÜberraschtUrsache:
Bitte prüfe zuerst, ob Du einen Offset eingestellt hast über Extras -> Optionen -> Erweiterte Konstruktion -> Einstellungen. Sollten hier Eintragungen vorliegen, deaktiviere den Offset bitte (Häkchen entfernen).

Wähle nun die Funktion Extras -> Messen und hier den Menüpunkt Koordinaten. Klicke im Grundriss mitten in die betroffene Zeichnung.Sollten nun hier sehr große Werte (z.B. x/y/z größer 500m) angezeigt werden, so liegt das Problem darin:

Das Gebäude ist z.B. hier recht weit vom Ursprung weg, da bekommt man Probleme beim zeichnen. Man kann das Problem verbessern, wenn man beim Import eine Verschiebung zum Nullpunkt hin eingibt:

Das System hat bei sehr großen Koordinaten Berechnungsprobleme und kann Elemente nicht mehr bearbeiten. Um so mehr Daten an einem so weit entfernten Punkt erzeugt werden, um so größer wird die Problematik.

Mittels der Option unter Extras -> Optionen -> Optionen allgemein -> Karteikarte‘ Sonstiges‘ -> Arbeiten mit großen Koordinaten optimieren auf diese Problematik Einfluss nehmen:

Aktiviere die Option bei der bestehenden Problematik und führe anschließend entweder einen Teilbild-Wechsel oder einen Projekt-Wechsel durch oder starte Allplan neu.

Werden aufgrund der Problematik die Daten weiterhin falsch dargestellt, führe zusätzlich noch folgende Schritte aus: Allplan beenden -> Allmenu -> Service -> Hotline-Tools -> cleanup -> Allplan starten.



Stütze mit Dämmung

Allplan CAD Lösung

Situation : Wie erstelle ich für eine runde Stütze eine Dämmung mit Allplan?

Antwort:

Bitte 2 Stützen zeichnen mit den entsprechenden Aussenradien. Allplan bietet durch die Funktion Priorität die Möglichkeit automatisch den Abzug zu erstellen:

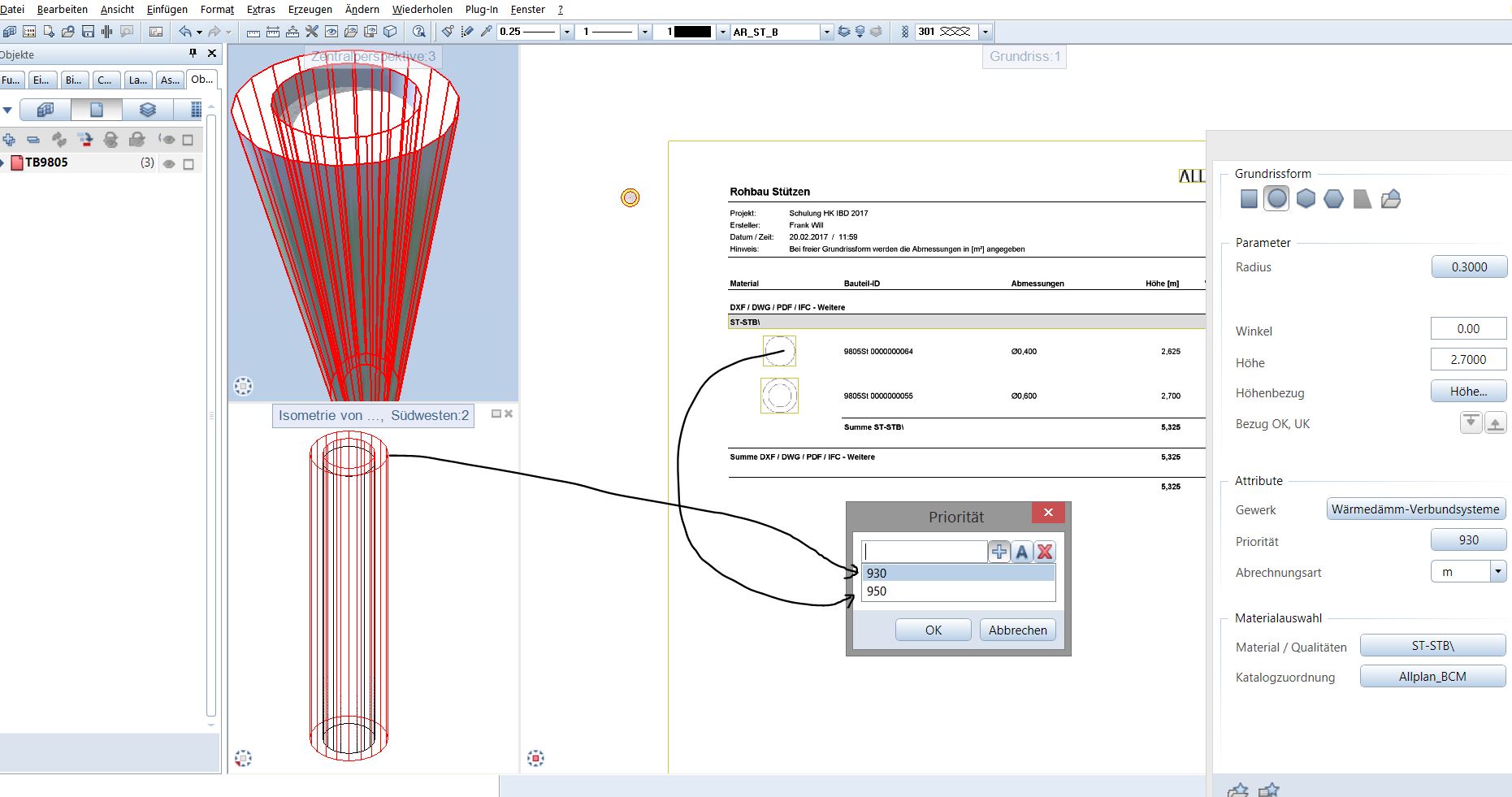

PRIORITÄT: Stütze Beton 950, WD mit 930:

Stuetzen Priorität

Stuetzen Priorität

Anbei die Beispieldaten als ZIP zum Download nachvollziehen:
Stützen-wd.zip (4816 Downloads)

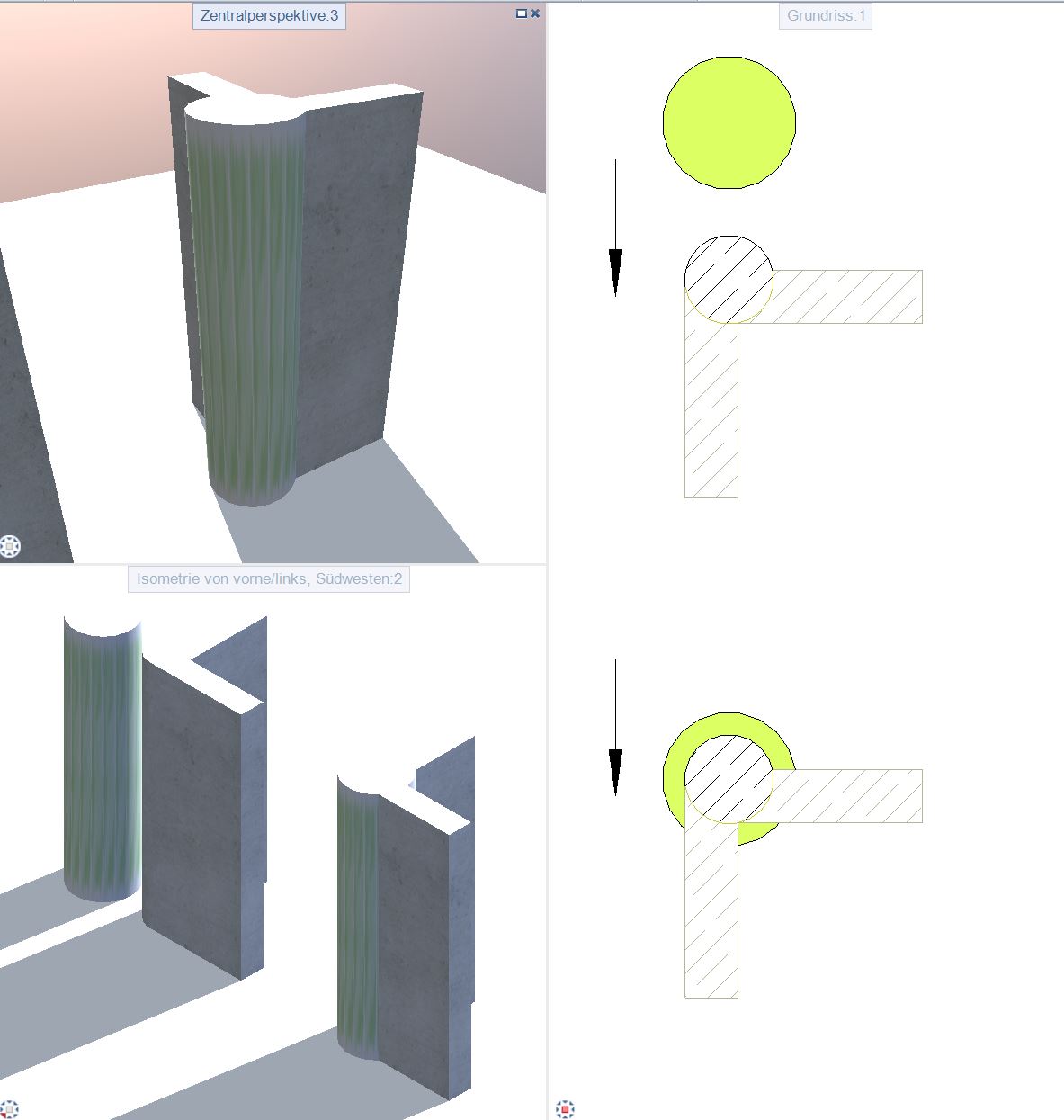

Wenn Ihr nun z.B. Wandecke  mit einer Stütze zeichnet dann könnte das so aussehen:

Eckstütze Wand Priorität

Eckstütze Wand Priorität

Hier die Daten zum Download:

EckstützeWandPrio.zip (4809 Downloads)

Ich hoffe wir konnten  Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.

Viel Spass mit Allplan wünscht Euch

Dipl.-Ing. (FH) Frank Will







Spurlinie nicht orthogonal beim Zeichnen ?

Allplan CAD Lösung

Antwort:

Thema:  Spurlinie nicht orthogonal beim Zeichnen – Ich zeichne nicht orthogonal obwohl ich die Spurlinie benutze!

Eine mögliche Ursache  könnte z.B darin bestehen, dass man eine  Spurlinienerweiterung von einer nicht ganz orthogonalen Linie erstellt.

-> Die aus der Spurlinienerweiterung hervorgegangene Linie ist dann auch nicht orthogonal (A).

Spurlinie orthogonal

Spurlinie orthogonal

-> „Spurlinie  | = …“ hat eine orthogonale Linie zur Folge (B)

Wichtig:

Was bedeutet das Ihr Euere Pläne durchsuchen müßt nach Ungenauigkeiten, die evtl. auch beim Import von anderen Daten enstehen können!

Ich hoffe, mit diesen Informationen  konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden. Viel Spass mit wünscht Euch

Dipl.-Ing. (FH) Frank Will

Wie kann ich eine Wand in Allplan mit einer gewissen Neigung(also quasi schief..)in 3D zeichnen bzw. Das diese dann in 3D geneigt dargestellt wird?

Wie kann ich eine Wand in Nemetschek Allplan mit einer gewissen Neigung(also quasi schief..)in 3D zeichnen bzw. Das diese dann in 3D geneigt dargestellt wird?Frage : Wie kann ich eine Wand in Nemetschek Allplan mit einer gewissen Neigung(also quasi schief..)in 3D zeichnen bzw. Das diese dann in 3D geneigt dargestellt wird?
Antwort: Ganz clever mit der Fassadenwand, die mit einer beliebigen neigung erstellt wird und dann auch gleich die Gehrung mit berücksichtigt. Du findest die Fassadenwand unter:

und hier kannst du dann den Neigungswinkel die Profle der Wand wenn gewollt und die Höhe eingeben:

Du kannst auch wie hier dargestellt die Wand in der Perspektive oder Entwurfskontrolle zeichnen. Man muss hierzu die bewegung unten ausschalten.
Hier findest du eine Allplan.NDW als Besipiel:

http://www.frankwill.com/cms/fileadmin/media/Allplan_NDW/Fascade_05_Change_3D_Model.ndw

Viel Spass
