Schlagwort-Archiv: zeichnung

Einfügen an original Position

Betreff: Funktion Ausschneiden

Frage:

Wie kann man beim Kopieren wieder an die genau gleiche Stelle eine Zeichnung reinkopieren?

Antwort:

die Funktion „Ausschneiden, bzw. Kopieren, Einfügen, Einfügen an original Position, findet Ihr unter „Bearbeiten“ siehe:

allplan einfügen an orginalpoition

Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden. Viel Spass mit Allplan wünscht Euch

Dipl.-Ing. (FH) Frank Will

Wie kann ich in Allplan den Zugriff aller Arbeitsplätze auf eine Zeichnung einstellen ?

Antwort:

Ab Allplan 2009-2-4 könnt Ihr einstellen, dass auch bei mehrere CAD Arbeitsplätze in der gleichen Zeichnung arbeiten und die Teilbilder, die von anderen Usern bearbeitet werden sichtbar und passiv im Hintergrund liegen.

Stellt dazu im Allmenu den Dokumentenzugriff auf „Erweitert“ :
Allmenu > Workgroupmanager > Konfiguration > Dokumentenzugriffsmodus -> Erweitert > OK

Allplan WGM Zugriff Zeichnung

Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Software Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.

Viel Spass mit Allplan wünscht Euch
Dipl.-Ing. (FH) Frank Will

Wie speichere ich in Allplan eine Zeichnung als Symbol ab, damit ich die evtl. nachher wieder benutzen kann oder auch für eine Profilwand als Vorlage verwenden kann?

Wie speichere ich in Nemetschek Allplan eine Zeichnung als Symbol ab, damit ich die evtl. nachher wieder benutzen kann oder auch für eine Profilwand als Vorlage verwenden kann?Frage: Wie speichere ich in Nemetschek Allplan eine Zeichnung als Symbol ab, damit ich die evtl. nachher wieder benutzen kann oder auch für eine Profilwand als Vorlage verwenden kann?

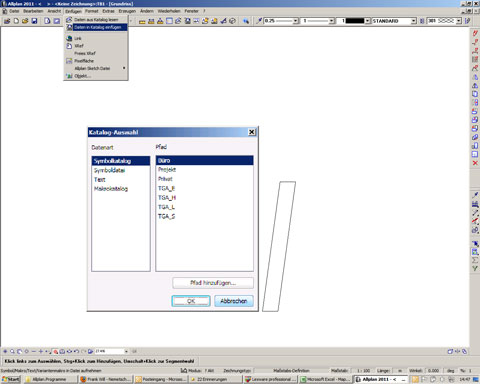

Antwort: Die Nemetschek Allplan Datenbank für Symbole findest Du hier unter
Einfügen / Daten in Katalog einfügen:

Du kannst zwischen dem Symbolkatalog Büro oder Projekt auswählen. Für Büro ist dann dieses Symbol für alle im Netz befindlichen CAD Arbeitsplätze nutzbar. Beim abspeichern in Projekt liegt es in dem Projektordner nur für diese Projekt!

Allplan: Keine Zeichnung nach Warmstart

Nach dem MS-DOS Warmstart von Allplan wird keine Zeichnung angezeigt

Problem: Zeichnungsverlust nach erfolgtem Warmstart (DOS) wegen Absturz von Allplan. Die Teilbilder sind den Zeichnungen nicht mehr zugeordnet bzw. die Zeichnungen sind in der Auswahl nicht mehr vorhanden.

Maßnahmen:

Falls Du über das Hotline-Tool reorg.bat verfügst – vgl. dazu Service-Menü, Hotline-Tools (Auswahl möglich ab der Version 10.2 DOS / NT) führe es durch.

Sollte das nicht den gewünschten Erfolg bringen, bitte wie folgt vorgehen:

Über Verwaltung Projekt aufrufen, dann das beschädigtes Projekt anwählen.
Im Kopfteil der Verwaltungsmaske erscheint dann die vollständige Pfadangabe mit der Projektnummer, z.B. n0000003.prj. Diese Zahl bitte notieren.
CAD beenden, auf DOS Ebene wechseln : aktuelles Verzeichnis : NEMv10

Schritte:

Bitte eingeben : cd prj /ENTER/
Du bist jetzt im im Verzeichnis NEMv100prj
Bitte folgendes eingeben: Wechsel ins Projektverzeichnis cd n0000003.prj /ENTER/
nach diesem Verzeichniswechsel eingeben : del tbor.* /ENTER/
del tbwahl.* /ENTER/
Jetzt bitte dir ze*.* /ENTER/eingeben, dann werden, wenn vorhanden, die Zeichnungsdateien aufgelistet.
Dann folgende Eingabe : del ze000000.000 /ENTER/
Zurück über Hauptmenü ins Programm, auf Teilbild wechseln und in der TB- und Zeichnungsanwahl unter aktuelle Zeichnung den alten Zeichnungsnamen (möglichst gleiche Schreibweise ) eigeben.
Die Teilbilder ordnen sich der Zeichnung wieder zu .
