Layer Arbeitsweisen Eigenschaften

Allplan CAD Lösung

Frage:
Welche Layer Arbeitsweise gibt es und welche sollte bevorzugt verwendet werden?

Situation: Einfach erklärt, ich möchte Elemente Linie zeichnen und später den Layer zuweisen oder möchte ich über den Layer das Element Linie in seiner Darstellung beschreiben und halb oder vollautomatisch dann zeichnen mit den Eigenschaften wie Stift, Strich Layer etc…..

Vorab : Wie erhalte ich eine Layer Auswahl in meinem Projekt? Unter Layerstrukturen einfach die Standards auswählen und in das Projekt einfügen:

Layer hinzufügen in ein Projekt

Layer hinzufügen in ein Projekt

Wichtig:
Wenn im Projekt nicht im Projektverwendete Layer steht , sondern BÜRO Standard, dann wird es sehr gefährlich , weil dann die Büro Einstellungen verändert werden. Deshalb bei Layer in der Voreinstellungen IMMER auf Projekt einstellen!!!

1. Nicht verwenden: wird der Layer ignoriert

2. Kompromiss: halbautomatische Arbeitsweise: Immer noch änderbare Eigenschaften!

Layer_übernehmen_halbautomatik 01

Layer_übernehmen_halbautomatik 01

Layer_übernehmen_halbautomatik hacken rein 02

Layer_übernehmen_halbautomatik hacken rein 02

3. Ohne Kompromisse: vollautomatische Arbeitsweise: Nicht änderbare Eigenschaften

Layer_übernehmen_vollautomatik_02

Layer_übernehmen_vollautomatik_02

Ich hoffe wir konnten  Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.

Viel Spass mit Allplan wünscht Euch

Dipl.-Ing. (FH) Frank Will

Die Allplan 2009 Funktion "… Farbe aus Pixel übernehmen" mit der Lupe funktioniert nicht?

Vorab: Falls er Windows Vista, wählt am Arbeitsplätz Start -> Einstellungen -> Systemsteuerung -> Anzeige -> Karteikarte Darstellung und stellt unter Fenster und Schaltflächen auf Windows XP-Stil um. Startet Allplan neu. Die Lupe sollte nun zur Verfügung stehen.

ZwinkerndAntwort für die V 2011:
Hier die Schritte die Ihr befolgen müßt, wenn Ihr beim Filling / Füllflächen Farben aus Pixelbilder oder vom Bildschirm übernehmen wollt:

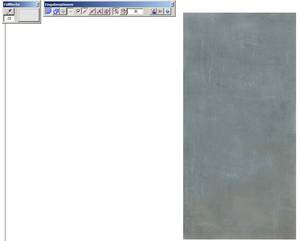

1. Füllflächen anwählen und Pixelbild gross nebenan sichtbar zoomen

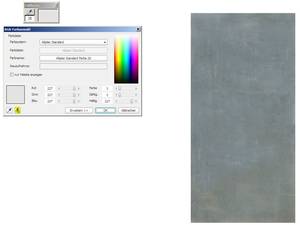

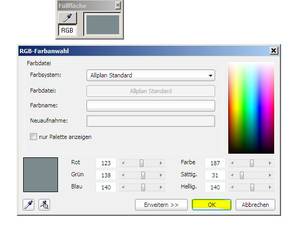

2. Bei Eigenschaften Füllfläche die Pipette mit Lupe auswählen, dann kommt ihr in die Lupe!

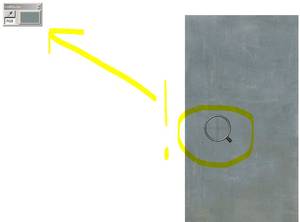

3. Mit der grossen Lupe dann den Pixelfarbton auswählen am Bildschirm


4. Nach der Farbanwahl bitte mit OK bestätigen

Dann habt Ihr den Farbton in die Füllflächen erst übernommen!


ZwinkerndAntwort für die V2009:
Wenn es nicht funktioniert wie beschrieben : Ein Arbeitsweg wäre, die beiden Fenster (Allplan und IE) nebeneinander zu positionieren. Geht man nun auf Füllfläche -> Farbübernahme mit Lupe, kann man im IE den gewünschten Farbton anklicken. Dieser wird ohne Probleme in Allplan übernommen.

Viel Spass weiterhin!
