Schlagwort-Archive: Ebenen

BIM Ebenen Höhenmodell Struktur

Wo speichere ich meine BIM Ebenen Höhenmodell Struktur?

Lösung :

Unter Teilbildverwaltung / Ebenenmanager in der BIM Bauwerkstruktur kann man sich die Höhen Ebenen Modelle abspeichern und wieder laden als Favoriten:

Die Datei mit dem Ebenenmodell hat die Endung .emfa

Ebenenmodell

Das ist möglich entweder im Projekt unter dem Verzeichnis :

PRJ / Favoriten Projekt oder im Bürostandard STD / Favoriten Büro

Ich hoffe wir konnten Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.

Viel Spass mit Allplan wünscht Euch

Dipl.-Ing. (FH) Frank Will

Allplan schräge Wand

Frage :

Wie gebe ich in Allplan eine schräge Wand ein bei der sich die Höhe ändert bzw. wie erstelle ich eine Wand mit einer Neigung /Gefälle ?

1. Erstelle unter Erzeugen / Architektur / Ebenen / ein freies Ebenenpaar :

Schräge Wand erstellt mit freies Ebenenpaar

2. Erstelle dann ein Wand mit der Anbindung mit den Höhenangaben 0,00 an die obere und 0,00 an die unter Ebene:

3. Kopiere diese Wand in das freie Ebenepaar rein und die Höhen passen sich automatisch an die Höhen des freien Ebenepaares an.

4. Mit Punktmodifikation einfach die Höhen an den Ecken anpassen! Siehe Beipiel Bild oben.

Anbei ein Teilbild / Dokument für Euch zum testen für die Allplan 2016. Bitte zuerst zip entpacken und dann als NDW öffnen

Download schräge Wand freies Ebenenpaar (6499 Downloads )

Viel Spass mit schägen Wänden und Punktmodifikation

Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.Viel Spass mit Allplan wünscht Euch

Dipl.-Ing. (FH) Frank Will

Dachebenen und Dachlandschaften

Antwort:

Thema: Wie erstelle ich Dachebenen und Dachlandschaften die für mehrere Teilbilder sprich Geschosse gelten sollen und wie lege ich die in der richtigen Höhe ab?

1. Zunächst zeichnet Ihr Eure Ebene fürs Dach auf das Teilbild 4 (ohne sonstige Bauteile).

Dann wechselt Ihr in die Bauwerksstruktur / Ebenenmanager. Ganz unten gibt es die neue Funktion Dachlandschaft einfügen. Bitte klicken und unter aus Teilbild das Teilbild 4 auswählen:

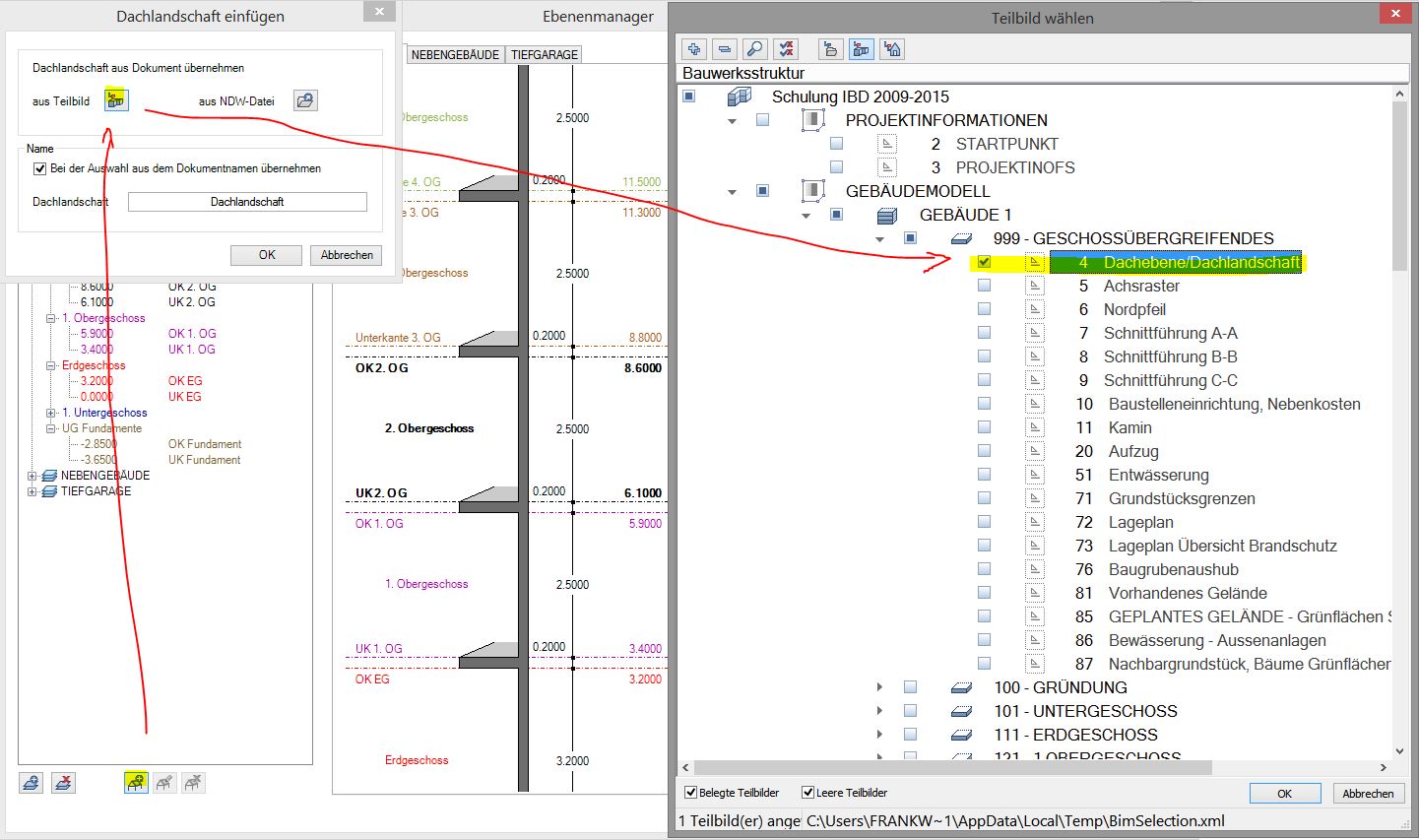

Dachlandschaft aus TB 4

Mit ok bestätigen. Da es eine Dachebene ist auf Teilbild 4, bestätigt Euch das Allplan, ansonst passiert hier nichts, also drauf achten das Ihr auch Dach oder Ebenen drauf habt:

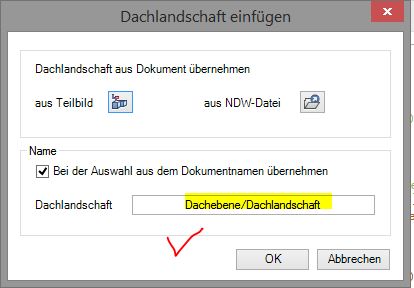

Dachlandschaft Ebene aus TB

Damit das Dach – sprich die Ebene – sich auch die richtige Stelle / Höhe in der Bauwerksstruktur begibt, stellt Ihr die UK gleich der UK des gewünschten Geschosses ein:

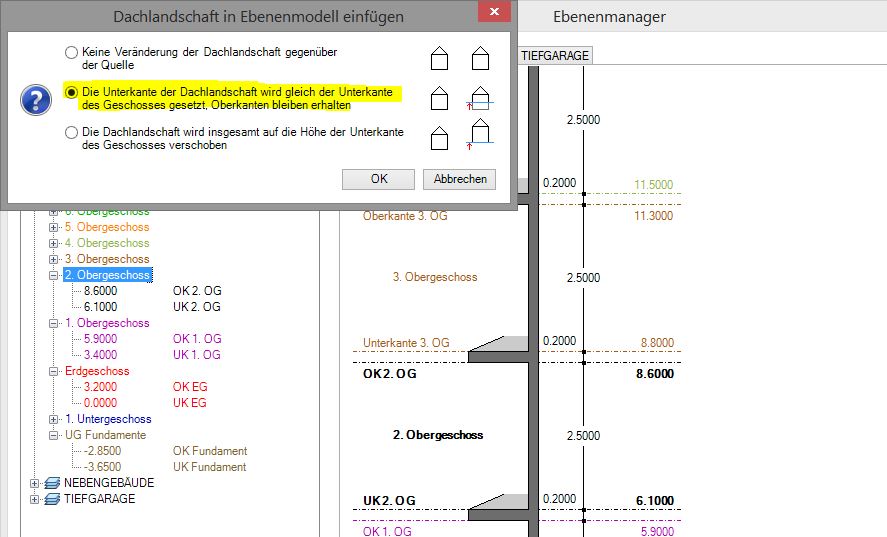

Dachlandschaft richtige Unterkante Ebene

Nun erscheint ein Icon und in dem gewünschten Geschoss die Dachlandschaft mit Anzeige der UK:

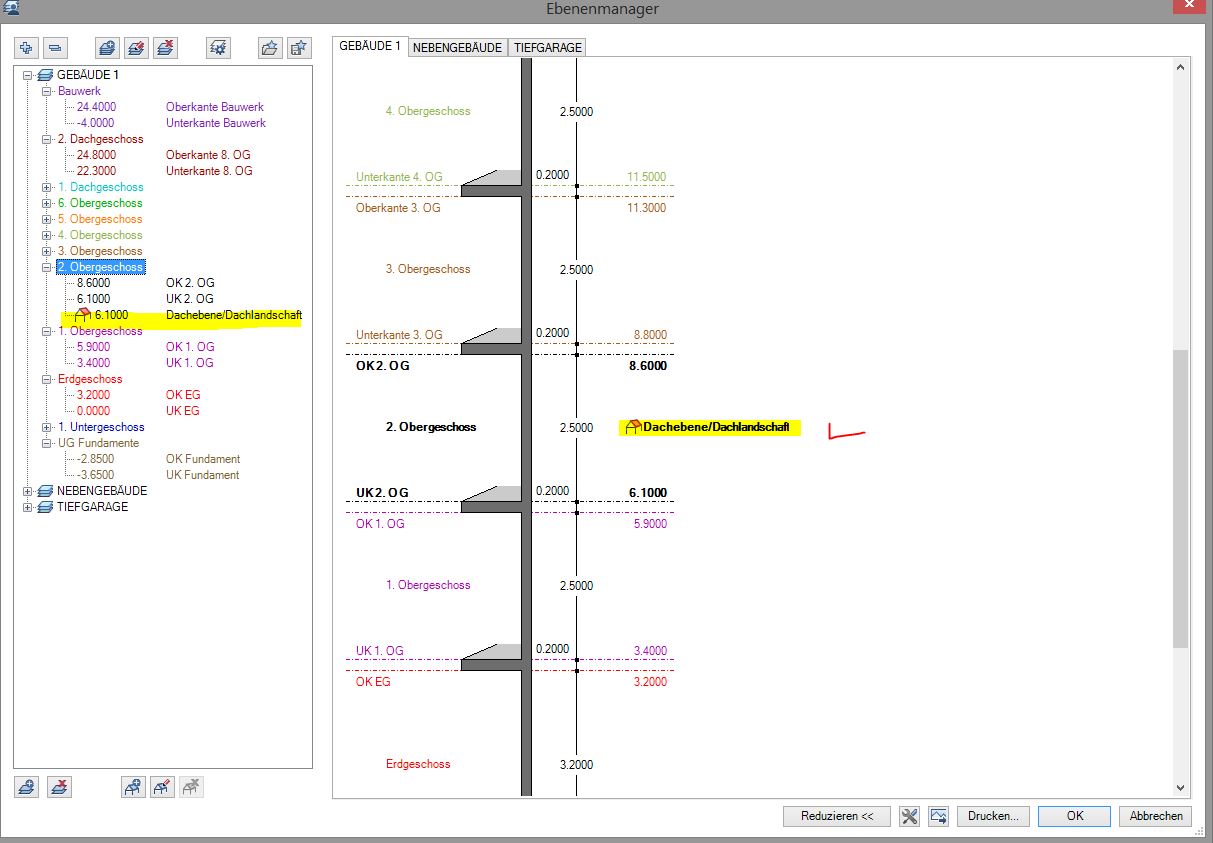

Dachlandschaft Ebene sichtbar

Das bedeutet, wenn Ihr die Ebene einem beliebigen Teilbild zuweist, werden die Dächer aus dem Teilbild 4 diesen zugeordnet:

Dachebene aus TB 4 für das 2. Geschoss

TIP:

Jetzt könnt Ihr einfach Dachvarianten erstellen, in dem Ihr auf dem Teilbild 4 mehrere Dächer ausprobiert und dann mit der Funktion Dachlandschaft ersetzen. Wichtig ist hierbei das die neue Dachebene natürlich auch an der selben Stelle wie die alte liegt, also über dem Gebäude:

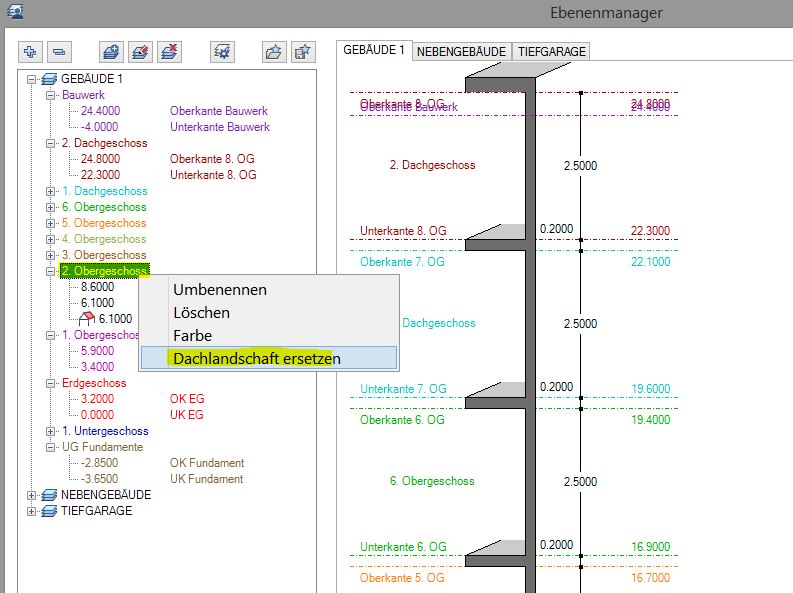

Dachlandschaft ersetzen

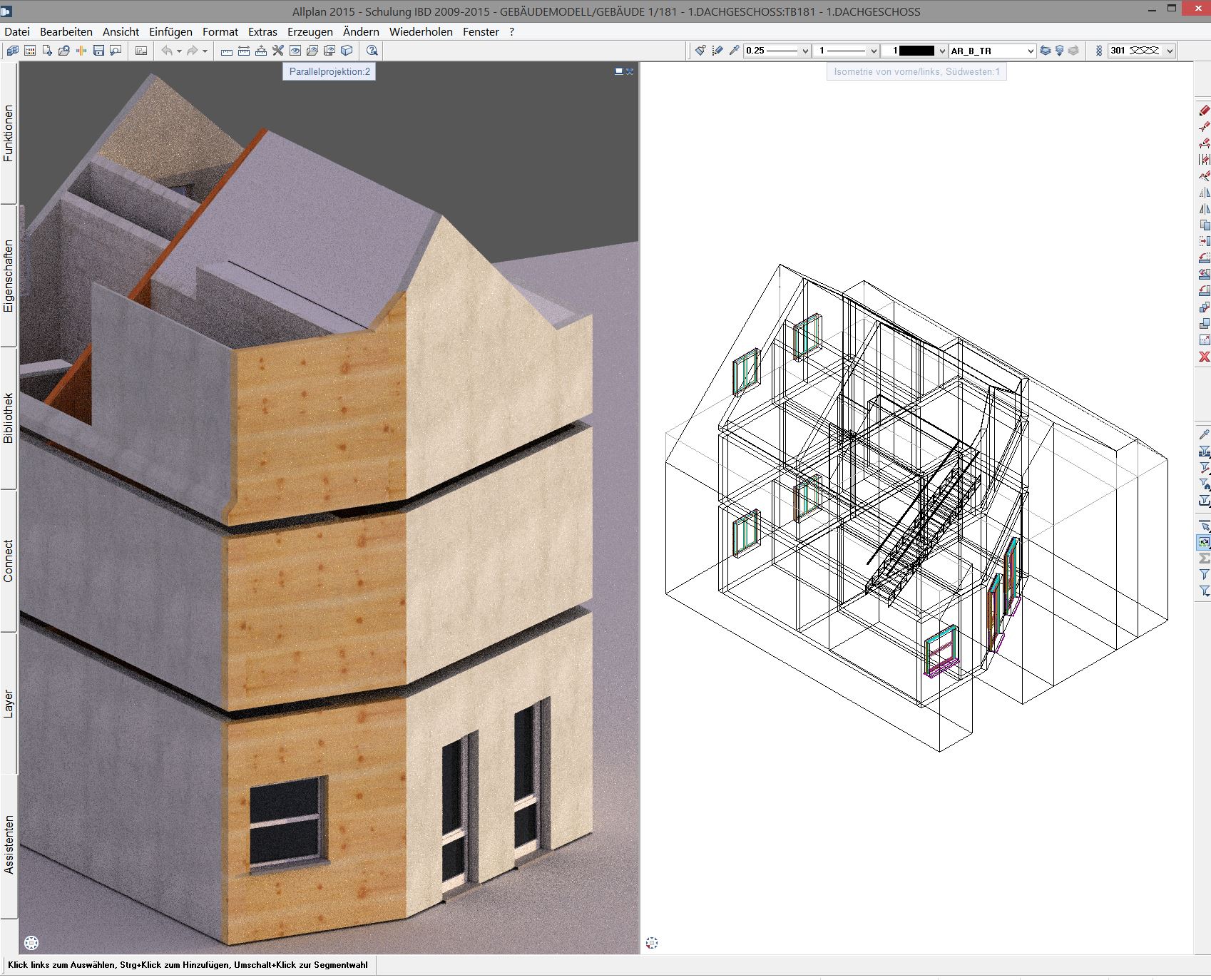

Dachebene neu ersetzt

Dipl.-Ing. (FH) Frank Will

Dach Gauben Extrudieren und Achitekturebenen Teil 1

Dach Gauben Extrudieren und Achitekturebenen – TEIL 1

Kurz-Anleitung zum Videotutorial:

Importiert die 2D Ansicht oder Schnitt des Dach Gauben
Evtl mit Import / PDF importieren, falls ein PDF.
Erstellt ein Modellieren / 3D Körper mit den Aussenmassen.
Benutzt eine gute 2D Vorlage mit Masslinien für das Abgreifen aus dem 2D für das 3D.
Mit der Funktion Zusätzliche Module / Modellieren 3D / Extrudieren könnt Ihr den Körper verformen und schneiden.
Benutzt dabei das Extrudieren mit der Polyfläche.
Schneidet dann zuerst die Kanten für das Satteldach aus.
Zieht dann mit den Hilfpunkten aus dem Grundriss die Bezugsfläche für die Gauben nach oben.
Schneidet dann mit Hilfe der Gaubenmasse die aus dem Grundriss die überflüssige Masse der Gaube ab.
Kopiert den extrudierten Körper (Dach Gaube) und wandelt den Körper in Archtekturebenen.
Mit der Funktion Architektur / Allgemein / Dach / Dachhaut könnt Ihr nun im Grundriss eine Fläche darüber legen, die sich an die Fomr des Daches anpasst!
Natürlich passen sich an die Wände an die neue Dach Architekturebenen an.

Weitere Links zu Dach Gauben >>

Ich hoffe, mit diesen Informationen zum Dach konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden. Viel Spass mit Allplan wünscht Euch

Dipl.-Ing. (FH) Frank Will
