Frage:
Wie übertrage ich Räume aus Allplan nach DWG als Block oder Polylinie?
Antwort:

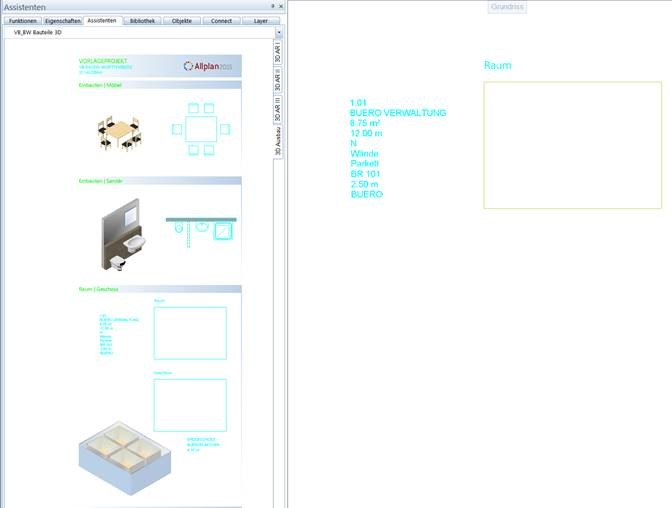

Für Allplan gibt es das Vorlageprojekt BW Baden-Württemberg, welches man über uns beziehen kann oder auch in Allplan Connect downloaden kann. Wenn man das Vorlage Projekt zur jeweiligen richtigen Version installiert hat, erscheinen beim Öffnen z.B. folgende Assistenten:
Allplan Räume Export BW

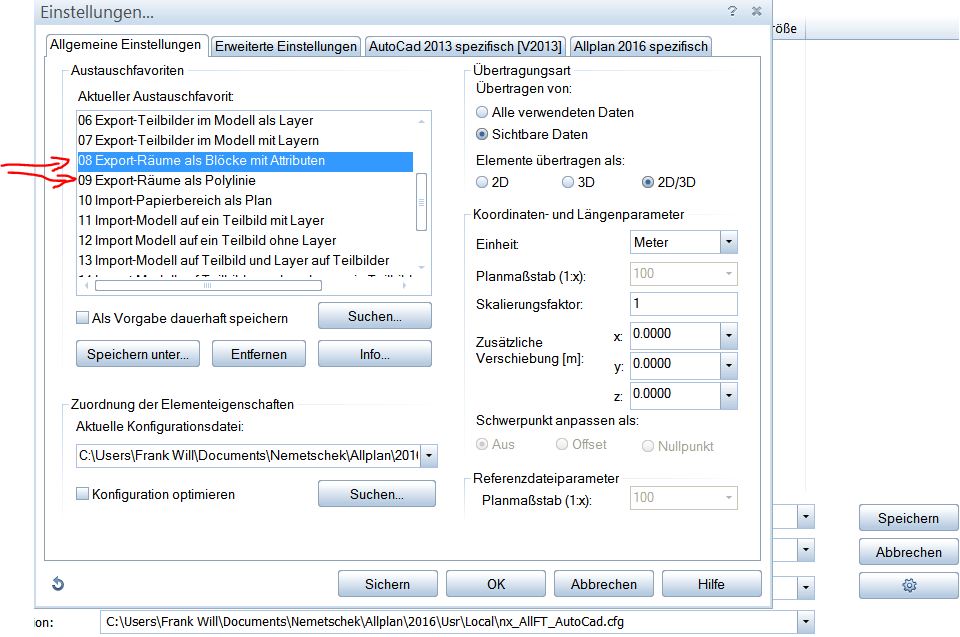

Wenn man nun die damit gezeichneten Räume exportieren möchte nach Autocad, geht man auf Export / Autocad / DXF/DWG und hat in den Optionen folgende Einstellung / Allgemeine Einstellungen zu beachten:
Allplan Räume Export Block Polylinie
Bitte auswählen dann werden die Räume entweder Blöcke oder Pollineien in Autocad. Die Beschriftung der Räume ist nur noch normaler Text und nicht mehr assoziativ!!

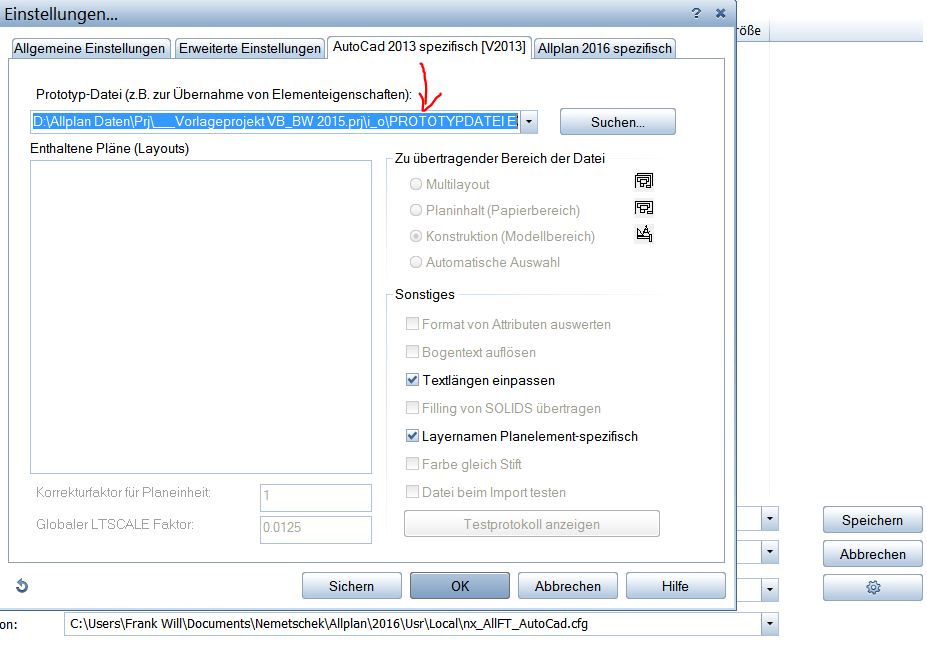

Im Vorlage Projekt BW ist jedoch noch mehr möglich beim Export. In den Verzeichnissen I_O des Projektes gibt es noch die Prototyp Datei auszuwählen, welche die DXF Einstellungen / Zuordnungen bereits enthält:
Allplan Räume Export Prototyp

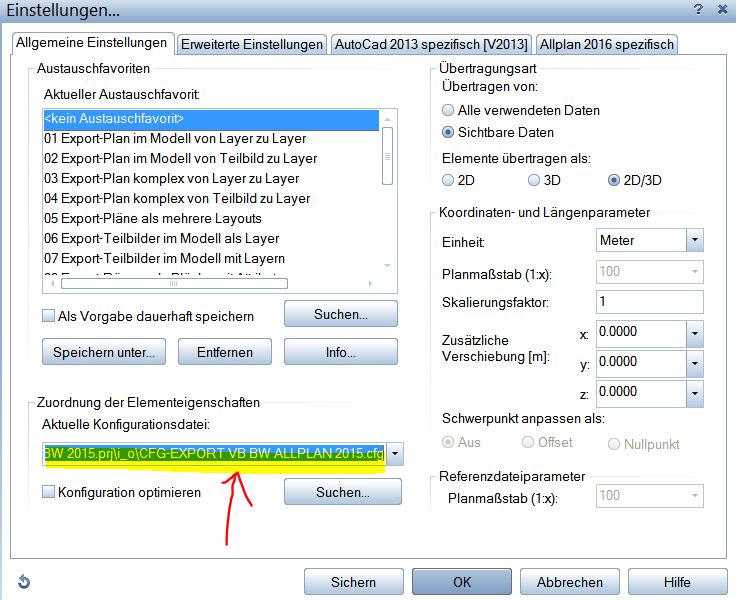

Und Ihr könnt zusätzlich das Konfigurationsthema CFG laden für alle wichtigen Einstellungen:
Allplan Räume Export Konfiguration cfg
Dort findet Ihr auch eine Beschreibung als PDF. In Autocad könnt Ihr den Polygon anklicken un der enthält dann den Umfang.
Wichtig ist, dass Ihr in Zukunft mehr Informationen über IFC übertragen bekommt , da bleibt der Raum ein Raum!
Ich hoffe, mit diesen Informationen konnte ich Euch weiterhelfen, für weitere Fragen oder auch Bestellungen könnt Ihr Euch selbstverständlich gerne wieder an uns wenden.Viel Spass mit Allplan wünscht Euch
Dipl.-Ing. (FH) Frank Will
